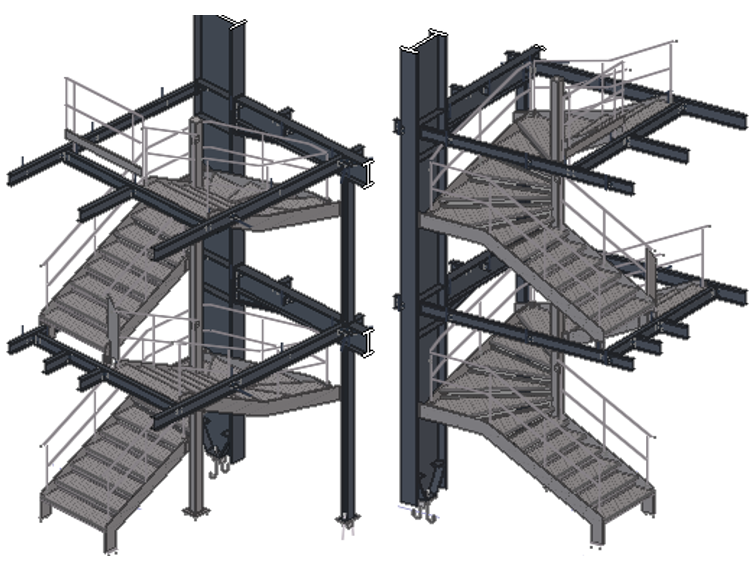

Descrition :
- accès R+1 : hauteur à monter 3200 -> 19 marches, hauteur 160 mm / giron 320 mm / recouvrement 50 mm
- accès R+2 : hauteur à monter 3000 -> 18 marches, hauteur 167 mm / giron 320 mm / recouvrement 50 mm (19ème marche palière)
- Limons en tôle EP10 - chevillage en pied, repris sur tube central
- Marches en tôles larmées EP4/6 - largeur 1400 - passage entre main courante >1200
- Support de marches en plat 50x5
- Tube central en TC150X5, chevillé sur massif ou dallage
- Garde-corps, poteaux en plat de 50x10, main courante en Ø42x2, sous lisse Ø26.9*2, plinthe hauteur 150 sur palier ( L 150x30x4)
- garde corps intérieur limon
- Boulonnerie marche: VIS BHC M8 + ECROU M8
